Verkabelung in Netzwerkschränken markieren

[Alith Anar 38]

Hallo,



ich weiss gerade nicht, on das jetzt hier hinkommt oder in den LAN Bereich ;)

Bei einem Bauprojekt bei einem Kunden ist man jetzt in der Endphase. Jetzt geht es darum die ganze Netzwerkeinrichtung zu planen. Die Umsetzung ist uns dabei klar und auch die Komponenten sind bereits evaluiert.



Eigentlich ist mir alles klar. Ich möchte am liebsten nicht aktiv genutzte Patchdosen in den einzelnen Räumen auch nicht mit dem Switch connected haben und bei Bedarf wird ein extra Kabel gesteckt, sobald der Bedarf vorbei ist, wird das Kabel wieder entfernt. Nur bei 200 Switchports hat man natürlich da auch ein massives Problem mit den Netzwerkkabel. Es ist nicht mehr ein "zuppeln" um zu gucken wohin welches Kabel geht. Bisherige Erfahrungen mit P-Touch Aufklebern, waren eher ... unbefriedigend, da sich entweder der Kleber gelöst hat und ständig verrutscht sind oder gar nicht am Kabel hielten. Aufschreiben auf Papier oder in eine Excel führt schnell zu "Habs vergessen einzutragen."

Wie handhabt Ihr das Ganze?

Kabel mit LED, Excel, alles Patchen und die Ports Switchseitig deaktiviert, Kleber?

Bin für Feedback dankbar. :)

Grüsse

Thomas

[BOfH_666 568]

vor 1 Minute schrieb Alith Anar:

Bisherige Erfahrungen mit P-Touch Aufklebern, waren eher ... unbefriedigend, da sich entweder der Kleber gelöst hat und ständig verrutscht sind oder gar nicht am Kabel hielten.

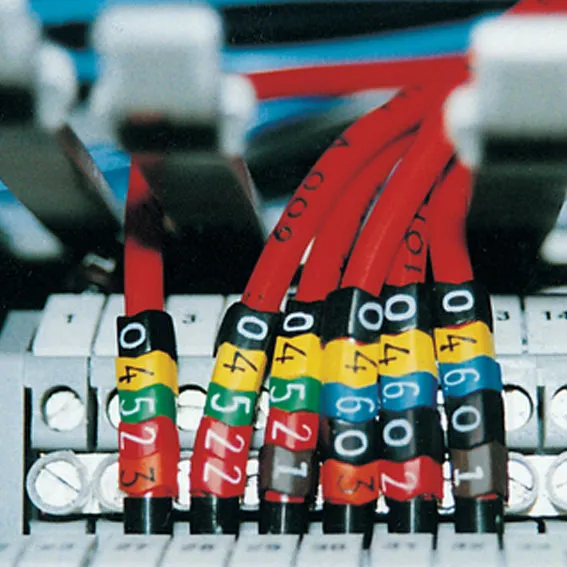

Normale Etiketten sind für glatte, ebene Oberflächen gemacht. Es gibt aber auch Kabel-Etiketten, die nicht "kleben", sondern quasi um das Kabel "angeklipst" werden.   ... oder solche "Vogel-Ringe" ...

Such mal bei Google nach "patch cable label"





[NorbertFe 1.805]

Gibt auch afair schon vornummerierte Kabel zu kaufen. Vielleicht ja ne einfachere Variante. ;)

[testperson 1.534]

Easy -> WLAN!



SCNR :)

[NorbertFe 1.805]

Ohne Scherz, die Frage gabs von Seiten der GF eines Unternehmens wirklich mal bei uns, warum sie denn zig sauteure Switches kaufen sollen, wo man heute doch jeden PC und Handy per WLAN verbinden kann. :)

[Alith Anar 38]

Jepp,

Den Zahn konnten wir dem Kunden aber schon ziehen. Er wollte ursprünglich auch gerne alles nur mit WLAN / DECT machen.

[NilsK 2.785]

Moin,



naja, das ist ja aber auch klar, dass das nicht geht. Wo willste denn bei WLAN ein Etikett anbringen?!



Gruß, Ni"SCNR"ls



[NorbertFe 1.805]

Das is ja einfach ;)

https://www.shutterstock.com/image-illustration/character-walking-holding-flag-wifi-icon-223867249



[mwiederkehr 351]

Es gibt Kabel mit integriertem Lichtwellenleiter. Hält man an ein Ende eine LED, leuchtet das andere Ende auf. Die liegen preislich im Rahmen. Kürzlich habe ich eine Luxusvariante gesehen, die haben die LEDs und eine Knopfzelle integriert. Keine Ahnung, wer sowas kauft.



Falls von Hand beschriften eine Möglichkeit ist: Es gibt Kabelbinder mit beschreibbarer Rechteckfläche am Ende. Besser die Variante nehmen, bei der die Beschriftung parallel zum Kabel verläuft, sonst wird es vor dem Switch sehr eng.



Unter dem Begriff "Knochenetikett" findet man Klebeetiketten, die sich um das Kabel legen lassen. So, wie der Juwelier Ringe beschriftet. Gibt es sehr günstig auf Rolle für Thermodrucker. Ich weiss aber nicht, ob die in der warmen Abluft besser halten als die P-Touch-Etiketten. Mit denen habe ich ähnliche Erfahrungen gemacht wie Du.

[NorbertFe 1.805]

vor 11 Minuten schrieb mwiederkehr:

Es gibt Kabelbinder mit beschreibbarer Rechteckfläche am Ende

Wenn wir schon bei "schlechten" Erfahrungen sind, die Dinger brechen nach genügend langer Zeit im Serverraum auch einfach ab. ;)

[Damian 1.401]

Hi



Ich habe den Fred mal hierhin verschoben, dafür ist das Forum ja da.



vor 1 Stunde schrieb Alith Anar:

Bei einem Bauprojekt bei einem Kunden ist man jetzt in der Endphase. Jetzt geht es darum die ganze Netzwerkeinrichtung zu planen.

Eigentlich die verkehrte Reihenfolge, aber jetzt ist es ohnehin zu spät.



VG

Damian

[Alith Anar 38]

vor 3 Stunden schrieb Damian:

Eigentlich die verkehrte Reihenfolge, aber jetzt ist es ohnehin zu spät.



Ja, oder nur b***d formuliert :)
Komponenten und Mengengerüst gibt es schon seit Anfang an. Es geht wirklich mehr darum: Wie markiere ich die beiden Enden der Netzwerkkabel, damit man Sie im Bedarfsfall schnell findet.

bearbeitet 16. Oktober 2023 von Alith Anar

[Nobbyaushb 1.359]

vor 5 Stunden schrieb Alith Anar:



Wie handhabt Ihr das Ganze?

Kabel mit LED, Excel, alles Patchen und die Ports Switchseitig deaktiviert, Kleber?
Bin für Feedback dankbar.

Ich schicke dir mal die Kabel (RJ-45) die ich/wir verwenden

Gibt es mittlerweile auch für Fiber wenn man möchte

Mom, muss den Power-Injektor suchen...

[Nobbyaushb 1.359]

Moin,

z.B. bei Reichelt:

https://www.reichelt.de/cat-6a-mmc-led-patchkabel-grau-2m-s-ftp-pk-c6a-2-gr-led-p101089.html?PROVID=2788&gclid=EAIaIQobChMIufCL6rr7gQMVeoRoCR1sMwrPEAQYASABEgK06fD_BwE

Die Patchkabel gibt es von 25cm bis 20m und in 8 Farben wenn ich mich richtig erinnere

Wir hatten immer bestimmte Farben für verschiedene Funktionen, z.B. LAN Std. Weiß, MgMT z.B. RMM oder iDRAC Gelb, Monitorig Grün, PoE ROt usw.
(der Fantasie keine Grenzen, muss nur eingehalten werden wenn einmal eingeführt)

Und dazu dieses:
https://www.reichelt.de/led-patchkabel-detektor-efb-dc10001usb-p247281.html?search=efb+detektor

Speziell wenn man das nicht mehr sehen kann, weil es z.B. in das Rack daneben geht super Hilfe
Und man zieht eben nich aus versehen das falsche Kabel raus
Geht wie gesagt bei Glas auchm hatten wir aber nicht

Es gibt wie schon angemerkt auch Nummerierungen die um das Kabel gewickelt werden zur manuellen Beschriftung
Gibt es im Fachhandel von Hellerman-Tyton
https://blog.hellermanntyton.de/produkte/2420/schnell-sauber-und-zuverlaessig-klebeetiketten-zur-kabelbeschriftung

Oder halt vorher dokumentieren, dann drucken und dann erst stecken, aber das führt zu weit...

bearbeitet 16. Oktober 2023 von Nobbyaushb

[BOfH_666 568]

vor 42 Minuten schrieb Nobbyaushb:

(der Fantasie keine Grenzen, muss nur eingehalten werden wenn einmal eingeführt)

Amen.



Ich hab das mal bei einem Kunden in Brasilien gesehen. Da wurde an Ort und Stelle jedes einzelne Kabel für genau die Stelle konfektioniert/gecrimpt, an der es benutzt wurde. Und dann haben sie diese "Vogel-Ringe" - farbcodiert für die entsprechende Funktion und nummeriert - angebracht. Das sah richtig gut aus ... weil auch von keinem Kabel eine Überlänge irgendwo versteckt werden musste.
