VLAN Routing

[al3x 11]

VLAN ist auf X in dem Fall zwingend notwendig, da es sep. Geräte sind, die nicht ins default (V)LAN gehören.

[lefg 276]

Ok, dann muss es richtig gemacht werden, an X und an B, an deren Uplinks, die Ports den VLAN 2 zugeordnet und tagged. Kein Routing. VLAN ist Ethernet, Layer 2.

bearbeitet 25. August 2016 von lefg

[al3x 11]

Ja ...und WIE ist richtig?



1)kein VLAN2-Interface -> X kann Client an untagged Port nicht pingen, B aber schon



2)mit VLAN2-Interface



-> X kann Client an untagged Port pingen und B, aber keine untagged Ports an B

-> von B kann man X nicht pingen



Die Frage ist, wieso komm ich von B nicht nach X, aber zB von B nach A, der genau wie X konfiguriert ist!?



Das scheint doch ein Routingproblem zu sein?! Alles was zu VLAn2 gehört wird nach B geleitet und von B müsste es doch über die Uplinks zu X gehen...oder sehe ich das falsch?

[DocData 85]

Ich muss gestehen, dass ich nicht verstehe wie das zusammengesteckt ist... Kannst der TE nicht einfach mal die Configs posten? Bitte einmal ein "display current-configuration" von allen Switches und bitte mitteilen welche Ports die Uplinks sind, sofern die Ports in der Config nicht benannt sind.

[lefg 276]

Ich kann es nicht sagen, denn ich kann es nicht testen und ich sehe die Konfiguration von B und X nicht.





B müsste es doch über die Uplinks zu X gehen..



Was ist mit Uplinks(Plural) denn gemeint? Sind da zwei kabel zwischen X und B?



Ein Rotingproblem kann es nur geben, falls wirklich Routing konfiguriert und an gewandt wird. Ich sehe aber nicht, wozu Routing zwischen B und X gut sein sollte. Routing wäre anzuwenden für eine Verbindung zwischen zwei VLANs, verzugsweise auf einem Gerät zu konfigurieren. Falls man es, das Routen,  zwischen zwei VLAN über die Verwaltungsinterfaces zweier Geräte machen will, dann setzt es voraus, die "VLAN-Verbindungen" zwischen den Geräten funktionieren. Nochmals, Layer 2, das Etherner muss erstmal funktionieren, das VLAN 1 muss funktionieren durchgängig, das VLAN 2 ebenso. Erst dann kann man mit dem Routing beginnen.



Bisher stochern wir mit einer Stange im Nebel, versuchen Schalter zu treffen, von denen nicht bekannt, ob sie überhaupt existieren.



Kannst Du von den Konfigurationen von X und B brauchbare Screenshots machen und hier einstellen?







Die Konfiguration des Routings auf den 19xx, auf einem Switch zwischen zwei VLAN, damit hatte ich schon mal ein echtes Problem, das funktionierte nicht so wie gedacht. Ich hab dann im Web eine trickreiche Anleitung dazu gefunden. Mals sehen, ob ich die wiederfinde.

....das wäre super.





https://vmfocus.com/2012/09/26/how-to-configure-layer-3-static-routes-vlans-on-hp-v1910-24g/

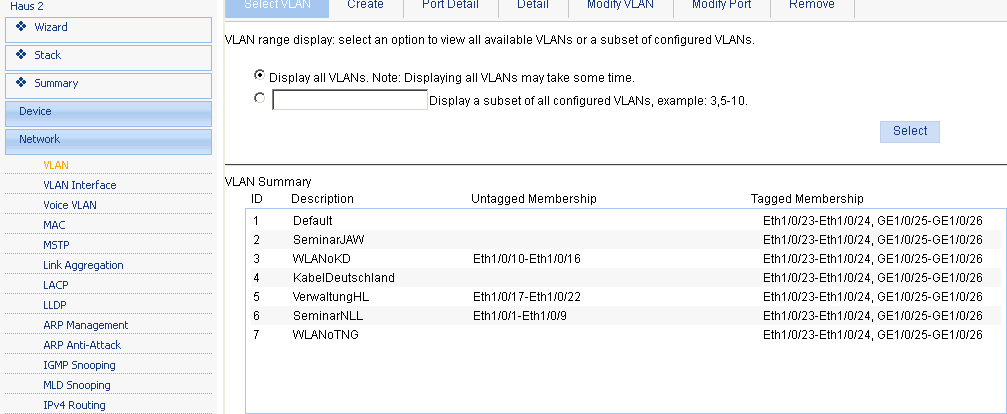

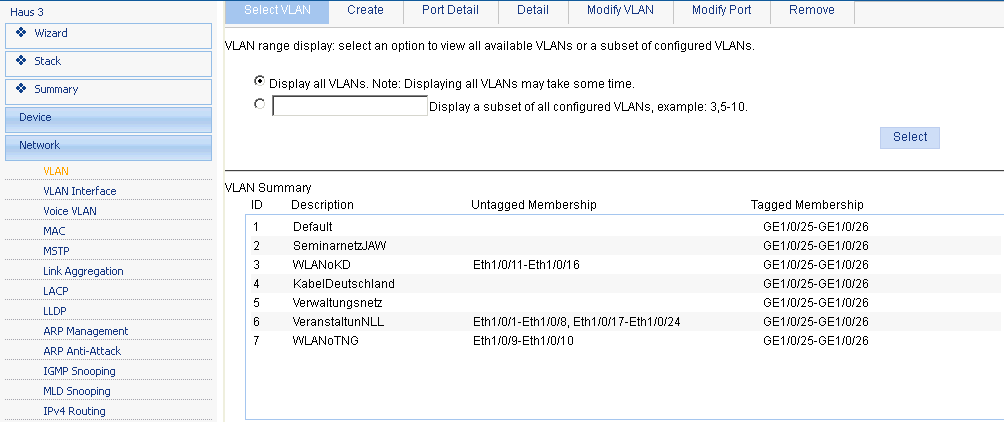

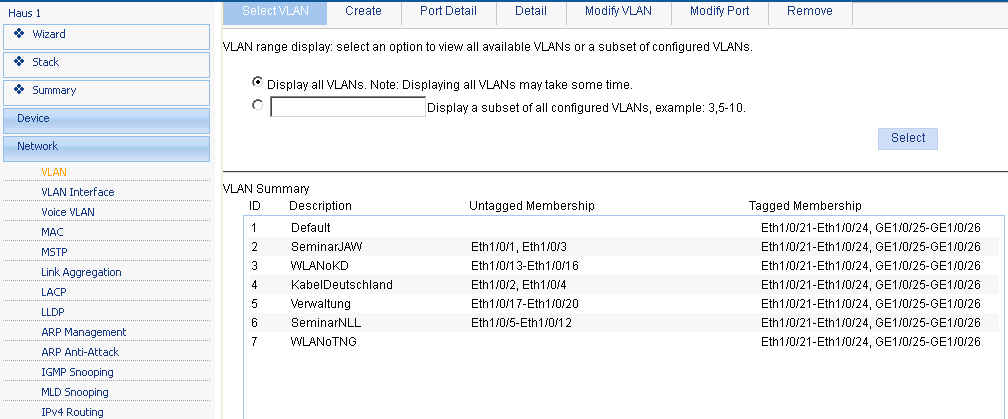

Ich stelle mal Shots der Konfigurationen dreier Switche eines von mir betreuten Netzes ein.



Die Port der tagged Membership sind mit einem anderen Switch verbunden über ein Kabel. Alle Switche haben gleiche VLANs, alle VLANs erstrecken sich über alle Switche, auch über die hier nicht gezeigten, auch über die ohne derzeitige Nutzung . Ich nenne das Backbone. Die untagged Ports werden VLANs nach Bedarf zugeordnet. Haus 1 ist die Mitte, ein Port/Kabel geht nach Haus 2, von Haus 2 geht es nach Haus 3. Von Haus 1 geht es auch nach Haus 4, auch nach Haus 5, auch nach Haus 7, auch zum Serverraum und zum Gebäudeverteiler..



Etwas ungewöhnlich mag erscheinen, die tagged Membership der Ports von VLAN 1, das ist nicht Default, nicht Normalfall, ist aber hier bedeutungslos.



Ob das aber hilft?

bearbeitet 25. August 2016 von lefg

[al3x 11]

Moin,

nein die UL bestehen immer aus einem Kabel. Ich konnte das Problem beheben, in dem ich X an B angeschlossen habe. Ganz klar ist mir das zwar noch nicht, aber es funktioniert jetzt.

Hier noch mal zum Verständnis der Aufbau, beim Tagging für 1 habe ich mich vertan, stimmt also nicht im Ausgangspost - sorry:



Switch/Port/Tagging,VLAN



So funktioniert es nicht:



X/24/T,2+U,1 -------- A/23/T,2+U,1

                                 A/24/T,2+U,1 ------------------------------B/24/T,2+U,1





So geht es:



X/24/U,1 ----------------A/23/U,1

X/23/T,2 -----------------------------------------------------------------B/23/T/2

                                 A/24/T,2+U,1 -------------------------------B/24/T,2+U,1





Eigentlich doch ein Loop, wäre es durch die VLANS nicht "getrennt"!? :suspect:

[lefg 276]

Moin



Falls es nur so als "Loop" funktioniert, dann stimmt etwas nicht, Es muss als "Qusibus" funktionieren, so wie es bei meinen Bildern erkennbar sein sollte.



X/24/T,2+U,1 -------- A/23/T,2+U,1

                                 A/24/T,2+U,1 ------------------------------B/24/T,2+U,1



Was funktioniert nicht, genauer? Funktionieren beide nicht,  VLAN 1 Default auch nicht?

bearbeitet 26. August 2016 von lefg

[al3x 11]

doch doch VLAN1 default funktioniert immer!

Was in Fall 1 nicht funktioniert, ist dass ich



- per VLAN2 nicht von A oder B auf X komme



- und dass ich von X aus zwar die an A und B angeschlossenen Geräte erreichen kann, aber eben keine die direkt an den untagged Ports von X hängen

[lefg 276]

Was ist unter dem Begriff Erreichen denn zu verstehen? Von was aus zu erreichen? Womit?

bearbeitet 26. August 2016 von lefg

[al3x 11]

na schon per einfachem ping

[lefg 276]

Ja, Ping hab ich auch angenommen. Ich möchte es genauer wissen, deshalb frage ich mal genauer, denke mal meine Vorstellung.



- Sender ist ein PC, Empfänger ist ein PC



- der gesendete Ping kommt kann beim Empfänger auch tatsächlich ankommen, beide befinden sich im selben Subnetz



- die vom Empfänger gesendete Antwort kann bei der Gegenstelle, dem Initiator auch wirklich ankommen, selbes Subnutz.





- und dass ich von X aus zwar die an A und B angeschlossenen Geräte erreichen kann, aber eben keine die direkt an den untagged Ports von X hängen



Ich fragte in '20 schon einmal, ob Du nicht von der Konfiguration von X einen Screenshot hier einstellen kannts.



Kommt X direkt von der Auslieferung des herstellers, wurde er aus 2.Hand gekauft? Wurde schon mal ein Reset auf Factory Defauls gemacht?

[magheinz 100]

und immer noch die Frage: wo soll das routing stattfinden?



gibt bei HP sowas wie "show config" auf der console. Deine screenshots zeigen ja nur einen viertel der Wahrheit.

[lefg 276]

Die 19xx haben keine Konsole.

[magheinz 100]

Das ist b***d. Webgui ist immer so undurchsichtig.



An sich ist die Aufgabe ja eher einfach.

in cisco-Sprache:



uplinkports:

interface xyz

switchport mode trunk

switchport trunk allow vlan 1,2



accessports vlan 1:

interface xyz

switchport mode trunk

switchport trunk native vlan 1



accessports vlan 2:

interface xyz

switchport mode trunk

switchport trunk native vlan 2



mehr ist es doch nicht.

Das ganze routing muss ja auf der firewall stattfinden, anders macht es ja keinen Sinn.



VLAN 1 ist übrigens ungünstig, da es eh immer das default VLAN ist. Ich würde immer VLANs größer ein nehmen!
