Hola, - haben die Patchkabel die gleichen werte (50/125) wie die Multicore verbindung? - mulimode oder singlemode? du solltest den ganzen aufbau mal mit einem LWL Messgerät durchmessen! Ciao

Hola, dies sind die Ausgaben von debug q921 also layer2 meldungen. Schaut aus wie Keepalive zwischen Router (RRp) und Amt(switch->RRf). Layer2 sollte also OK sein (da du auch einen TEI von 106 bekommen hast = automatische Teivergabe durch Switch). Leider sieht man hier keine wahl. hast du unter den Debug mal eine Wahl abgesetzt? Dann sollten auch L3 Meldungen kommen (wenn du auch debug isdn q931 enabled hast!) poste mal den output von sh isdn status => layer 1/2/3 Status sh isdn hist => wird hier überhaupt gewählt sh isdn act => aktive Calls debug isdn q931 => Layer 2 Messages debug dialer => DDR Debug debug ppp auth => ist authentikation ok? wenn du einen call absetzt (ping) hier beispiele für den output: sh isdn status ----------------------------------------------------------------------------------- 804-isdn#show isdn status Global ISDN Switchtype = basic-ni ISDN BRI0 interface dsl 0, interface ISDN Switchtype = basic-ni Layer 1 Status: ACTIVE Layer 2 Status: TEI = 112, Ces = 1, SAPI = 0, State = MULTIPLE_FRAME_ESTABLISHED TEI = 65, Ces = 2, SAPI = 0, State = MULTIPLE_FRAME_ESTABLISHED Spid Status: TEI 112, ces = 1, state = 5(init) spid1 configured, spid1 sent, spid1 valid Endpoint ID Info: epsf = 0, usid = 0, tid = 1 TEI 65, ces = 2, state = 6(not initialized) spid2 configured, spid2 sent, spid2 NOT valid -------------------------- wenn Layer 2 ok dann muss unter dem Call für TEI 106 MULTIPLE_FRAME_ESTABLISHED stehen. debug isdn q931 --------------------------- 804-isdn#debug isdn q931 *Mar 1 00:01:10.881: %ISDN-6-LAYER2UP: Layer 2 for Interface BR0, TEI 112 changed to up *Mar 1 00:01:10.885: ISDN BR0: TX -> INFORMATION pd = 8 callref = (null) SPID Information i = ‘40857647400101’ *Mar 1 00:01:10.925: ISDN BR0: RX <- INFORMATION pd = 8 callref = (null) ENDPOINT Ident i = 0x8081 *Mar 1 00:01:10.933: ISDN BR0: Received EndPoint ID *Mar 1 00:01:10.953: ISDN BR0: RX <- INFORMATION pd = 8 callref = (null) Locking Shift to Codeset 5 *Mar 1 00:01:10.957: Codeset 5 IE 0x2A i = 0x808001, ‘P’ *Mar 1 00:01:10.985: %ISDN-6-LAYER2UP: Layer 2 for Interface BR0, TEI 65 changed to up *Mar 1 00:01:10.989: ISDN BR0: TX -> INFORMATION pd = 8 callref = (null) SPID Information i = ‘40857647440101’ *Mar 1 00:01:11.045: ISDN BR0: RX <- INFORMATION pd = 8 callref = (null) Cause i = 0x82E43A – Invalid IE contents *Mar 1 00:01:11.053: %ISDN-4-INVALID_SPID: Interface BR0, Spid2 was rejecte --------------- sh isdn active 804-isdn#show isdn active ISDN ACTIVE CALLS -------------------------------------------------------------------------------- Call Calling Called Remote Seconds Seconds Seconds Charges Type Number Number Name Used Left Idle Units/Currency -------------------------------------------------------------------------------- Out +8007735555 gateway 64 - - 0 Out +8007735555 gatewaay 31 - - 0 804-isdn# ciao

Hola schau mal hier vorbei: http://cosi-nms.sourceforge.net/alpha-progs.html da sollte was für dich dabei sein! Ciao

Hola, wenn mit debug dialer xx keine meldungen kommen muss das problem weiter unten liegen. also mal mit debug isdn q921 debug isdn q931 debug isdn events debug ppp auth geht das bri/dialer interface eigentlich auf up/up ? mit debug ppp auth kannst du sehen ob chap oder pap gefordert ist. kommen bei debug ppp auth keine meldungen liegt das problem bei isdn also tei/nst usw. sede mal die ausgaben der debugs.. dass man versteht was das problem ist... Ciao

Hola right!!! thanks global: ip route 0.0.0.0 0.0.0.0 dialer1 ciao

Hola, global: dialer-list 1 protocol ip permit ip nat inside source list 1 interface Dialer 1 overload access-list 1 permit 192.168.0.0 0.0.0.255 unterm BRI dialer pool-member 1 no isdn T310 4000 unterm Dialer dialer pool 1 no dialer in-band unterm ethernet ip nat inside hoffe hab nichts vergessen. dann sollte das funktionieren (wenn nicht mal mit debug dialer schauen). Ciao

Hallo, wenn du ein Routerbein in diesem VLAN auf dem Router hast kannst du auch eine Scope auf dem Router konfigurieren. http://www.cisco.com/en/US/products/sw/iosswrel/ps1831/products_configuration_guide_chapter09186a00800ca6b5.html Ciao

Hola, für PBR mit time based acls brauchst du minimum eine 12.0T (12.0(7)T3 c800-sy6-mw.12.0-7.T3 IP Plus..) die benötigt: 4 mb dram 8 mb flash Features: Address Resolution Protocol (ARP) Always On Dynamic ISDN (AO/DI) Bandwidth Allocation Control Protocol (BACP) CGMP - Cisco Group Management Protocol CLI String Search Called-Party-Number Port Challege Handshake Authentication Protocol (CHAP) Cisco Discovery Protocol (CDP) ClickStart Commented IP Access List Entries Compression Control Protocol Connection-Mode Network Service (CMNS) Custom Queueing (CQ) DHCP Proxy Client DHCP Relay Agent Support for Unnumbered Interfaces DHCP Server Options - Import and Autoconfiguration DHCP Server-Easy IP Phase 2 Default Passive Interface Dial backup Dial-on-demand Dialer Watch Dialer profiles Double Authentication Easy IP (Phase 1) Enhanced IGRP (EIGRP) Enhanced Local Management Interface (ELMI) Flow-Based WRED Forwarding Incoming Calls to Unused Ports Frame Relay Frame Relay FRF.9 Payload Compression Generic Routing Encapsulation (GRE) HSRP - Hot Standby Router Protocol HTTP Security Half bridge/half router for CPP and PPP IP Enhanced IGRP Route Authentication IP Precedence for GRE Tunnels IP Routing ISDN ISDN Advice of Charge (AOC) ISDN Caller ID Callback ISDN Leased Line at 128kbps Integrated routing and bridging (IRB) Internet Protocol Control Protocol (IPCP) address negotiation Lock and Key MS Callback MS-CHAP Version 1 Message Banners for AAA Authentication Microsoft Point-to-Point Compression (MPPC) Multilink PPP NAT - Network Address Translation Named Method Lists for AAA Authorization and Accounting On Demand Routing (ODR) PAD Subaddressing PPP PPP over ATM PPP over Frame Relay Parse Bookmarks Password Authentication Protocol (PAP) Per-User Configuration Policy-Based Routing (PBR) Priority Queueing (PQ) Protocol Translation (PT) RIP SNMP (Simple Network Management Protocol) SNMP Version 3 SNMPv2C Selective Packet Discard (SPD) Simple Network Time Protocol (SNTP) Snapshot routing Spanning Tree Protocol (STP) Spanning Tree Protocol (STP) Extension Standard IP Access List Logging TACACS+ Tacacs SENDAUTH function Tacacs Single Connection Time-Based Access Lists Using Time Ranges Transparent Bridging Triggered RIP Virtual Interface Template Service Virtual Profiles Virtual Templates for Protocol Translation Weighted Fair Queueing (WFQ) Weighted RED (WRED) X.25 X.25 Load Balancing X.25 on ISDN D-Channel X.25 over TCP (XOT) x Digital Subscriber Line (xDSL) Bridge Support Ciao P.S. kannst natürlich auch mit perl und net::telnet::cisco die routen nach zeit ändern (etwas umständlich hmm)

Hola, du solltest auf dem BRI keine Rotarygroup benutzen sondern einen Dialer pool. also: int Bri0 no dialer rotary-group 1 encap ppp dialer pool-member 1 ! int dialer1 dialer pool 1 ! falls du den dialer nicht in den pool nehmen kannst musst du dialer in-band no rausnehmen. dhcp sollte so ausschauen: ip dhcp excluded-address 192.168.2.180 ip dhcp excluded-address 192.168.2.255 ! ip dhcp pool home network 192.168.2.0 255.255.255.0 domain-name trace.nx default-router 192.168.2.180 dns-server <dns-server> ! falls das nicht klappt mal mit sh int bri0 oder sh int dialer0 oder debug dialer schauen. ciao

Hola, die 29XL Reihe hat 2 Queues. Sorry du hast keinen SI also vier queues. habe einige inst mit VoIP wo die obrige config funzt. wenn das nicht klappt oder dur ef als DSCP brauchst kannst du auch ein classify auf dem Router machen: !Signalling must du in der acl 111 definieren !optinal kannst du Bandbreite für Telnet/SSH usw. reservieren !(112) class-map mark_VoIP match ip rtp start-port range class-map mark_Signalling match access-group 111 ! class-map VoIP match ip dscp 46 class-map Signalling match ip dscp 26 class-map Network_Control match access-group 112 ! policy-map VoIP-m class mark_VoIP set ip dscp 46 class- mark_Signalling set ip dscp 26 class class-default set ip dscp default ! policy-map QOS class VoIP priotity percent 33 class Signalling bandwidth xy class Network_Control bandwidth xy class class-default fair-queue ! int fas 0/0 desc -->conn zu 29SI service-policy input VoIP-Mark ! int e0/0:15 desc --> conn to remote service-policy out QOS ! einen guten rutsch Ciao

Hola normalerweise: sh ver Processor board ID FOXxx oder irgendwas mit serial Ciao

Hola, die Design Guides sollten einige Fragen beantworten: http://www.cisco.com/en/US/netsol/ns340/ns394/ns171/ns128/networking_solutions_white_paper09186a00801b7a50.shtml Ciao

Hola, wenn kein MCAST konfiguriert dann MCAST = Broadcast = flooding. Gib bescheid wenns EMEA TAC den Fehler gefunden hat. Ciao

Hola, wie ist da nur die letzte Antwort reingekommen (:-)... Würde mal einen andere SW Version, im Bug Tool und den RelNotes ist nicht zu finden .. Ciao

Hola, du roamst von AP1 zu AP2. Kommt das Multicaspacket beim Cat von AP1 an oder meinst du den Cat bei AP2? wie sieht der Cat6k den Client (sh mac-addr | inc <mac>)? Ciao

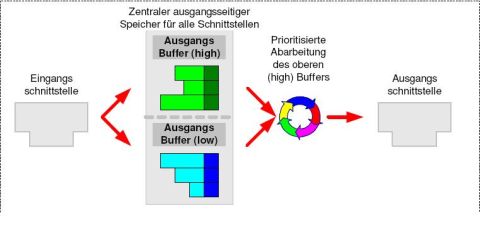

Hola cyberdyne, hier noch mal was zum cat XL. Frage (intern):Was bietet ein Catalyst XL Switch in Bezug auf QoS? Cisco Catalyst Switche mit der Endung XL stellen reine Schicht 2 Geräte dar, besitzen das klassische Cisco Router CLI (IOS) und bieten einfachste QoS Funktionen. Es gibt zwei Baureihen, die in Bezug auf QoS die gleiche Architektur und somit Funktionalität besitzen: Catalyst 29xx-XL Catalyst 35xx-XL Wie immer gibt es Ausnahmen. Die ersten Geräte mit einem Speicher von nur 4 MB! DRAM bieten KEIN QoS, Geräte die über Giga-Stack-Verbindungen zusammengeschaltet sind bieten keine Garantie (Giga-Stack ist Shared-Gigabit-Ethernet also mit collisions) und Geräte mit alter Software sind für QoS im Vorfeld upzudaten. Die eingehenden Pakete werden entsprechen ihres Schicht 2 CoS-Wertes einem der beiden Speicherbereiche zugewiesen. Für Pakete ohne Schicht 2 CoS-Wert kann ein „default“-Wert der Eingangsschnittstelle zugewiesen werden. C2924(config-if)# switchport priority default 2!! Alle Pakete mit einem CoS-Wert von 0 bis 3 gehen immer in den unteren Speicher. Alle übrigen Pakete werden in dem „bevorzugten“ Speicherbereich abgelegt. Pakete im oberen Speicher (grün) werden immer vor Paketen im unteren Speicher (blau) ausgegeben. Sollte ein Speicher vollständig gefüllt sein, so werden die neu ankommenden Pakete verworfen. Einem angeschlossene IP Phone von Cisco kann „vertraut“ werden, d.h. die vom IP Phone mit CoS-Werten markierten Voice Pakete werden der entsprechenden Queue zugewiesen. Bei näherer Betrachtung werden die mit CoS=5 markierten Voice-Bearer Pakete (RTP) oben abgelegt und Voice-Signalisierungs Pakete mit einem Wert Cos=3 unten. Die Signalisierungspakete teilen sich mit den Datenpaketen die untere Queue mit den entsprechenden Konsequenzen. Wenn also die untere Queue durch zu viele Daten gefüllt ist oder zu viele Pakete mit Werten zwischen 4- 7 den oberen Speicher belegen und den unteren Speicher „verhungern“ lassen, dann wird Voice (Signalisierungspakete) sehr wohl verworfen. Also: - Beim Cat29XL musst du Cos Values setzen, wenn du prio willst oder du setzt die Cos Values fest. Nachteil: keine Unterscheidung von Signalling und Voice. Dies sollte in einer reinen Cat29XL umgebung wurst seint, da du eh nur zwei Queues hast. - du brauchst das PassThrough nicht, wenn du das voice vlan setzt. Nach meiner meinung sollten auch die COS Values überschrieben werden, wenn kein Voice Vlan konf ist. musst mal mit dem Sniffer testen. Das passThrough nimmt man denke ich nur her , wenn du ein dscp mutation map konf hat. -Cos 6 ist z.B. HSRP -wenn du keinen Cat29XL switch benutzt wird der DSCP wert aus der internen COS-zu-DSCP Table gesetzt (und umgekehrt!) und sollte im normalfall für Voice Traffic 46 (ef- expidite forwading) und für signalling 24 oder 26. Sind für Signalling und Voice nun die Werte gleich werden beide mit Cos 5 übertragen! Ciao

Hola, wenn du von AP1 zu AP2 roamst, dann sollte der am AP2 angeschlossene Cat2950 die Mac-adresse über den AP2-Port lernen, falls der Client Pakete sendet. Falls der Client über den Uplink zum Cat6k kommuniziert wird auch dieser die Mac-Adresse über den Uplink lernen. Falls vorher über Pfad eins (AP1-Cat291-Cat6k) kommuniziert wurde wird die CAM Entry am 6k überschrieben. Der erste Cat2950 behält die MAC-Adresse bis diese austimed (=default 5min) oder er diese über einen anderen Pfad lernt. in der arp table (also nicht cam) solltest du den Client nur an der Routinginstanz sehen.. Kannst du unter dieser Zeit vom Client nicht zur Routinginstanz kommunizieren? (ohne Roamingdelay WEP <100ms;LEAP <=500ms). Whats the problem ? Ciao

Hola der DSCP 40 kommt nicht an, da du kein Voice VLAN gesetzt hast. Du solltest auf jeden Fall auf einem Trunk mls qos trust cos benutzen (ausser du verwendest APs mit IOS kleiner 12.2(3). Der 2950 bietet keine Möglichkeit (nach meinen Wissen) queue hits anzuzeigen. Wenn du die COS Values von 3,5 und 6 der p queue des 1p3q1t Designs zugewiesen hast, werden diese Packete auch zu erst abgearbeitet (habe ich mit SmartBits Messungen getetstet). Auch auf dem Interface wirst du nicht sehen, dass die wrr queue dem Interface zugewiesen ist. Folgende Config sollte io sein: ! mls qos wrr-queue bandwidth 5 25 70 0 wrr-queue cos-map 1 1 wrr-queue cos-map 2 0 wrr-queue cos-map 3 2 4 7 wrr-queue cos-map 4 3 5 6 ! interface FastEthernet0/1 description -->HiPath 4000 switchport trunk native vlan <native> switchport trunk allowed vlan <voice,data,native> switchport mode trunk switchport voice vlan <voice> speed 100 duplex full mls qos trust cos spanning-tree portfast trunk spanning-tree bpdufilter enable end Warum setzt die HIPATH eigentlich drei Cos Values; gibts da noch was anderes als Signalling(3) und Voice(5)? Auch die DSCP Values sollten dann unterschiedlich sein..?! Ciao

Hallo, wenn du via Konsole connected bist bitte mal die CPU Last mit sh proc cpu | exc 0.00% prüfen. Du kannst auch ein wenig speicher für die Konsole reservieren mit memory reserved console (show memory console reserved zum Überprüfen) http://www.cisco.com/en/US/about/ac123/ac114/ac173/ac224/about_cisco_packet_department0900aecd800b198b.html Ciao

Hallo, nein habe ich bis jetzt noch nicht gehabt. was meinst du mit Uplink ausschalten. errdisable oder line up down? Was siehst du im log?
